新能源箱体 规格工艺
|

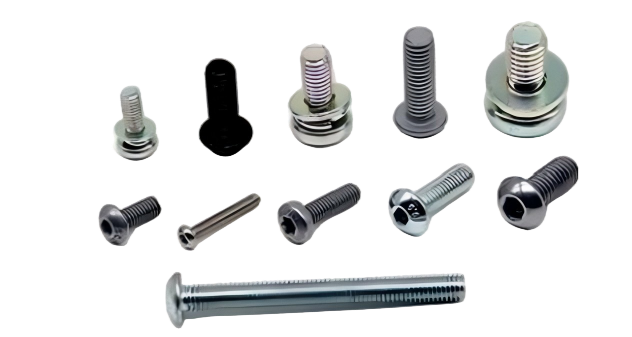

内六角平圆头机螺钉单件、平弹垫组合件 |
|||||||
|
标准 |
规格 |
六角对边dk |
头部厚度k |
牙纹直径d |
弹垫厚度H |
平垫厚度h |
平垫外径dc |
|
ISO7380 |
M2.5 |
4.1-4.6 |
1.28-1.3 |
2.38-2.48 |
0.6 |
0.5 |
6 |
|
M3 |
5.4-5.7 |
1.38-1.4 |
2.87-2.98 |
0.8 |
0.5 |
7 |
|
|
M4 |
7.2-7.6 |
2.38-2.4 |
3.83-3.97 |
1.1 |
0.8 |
9 |
|
|
M5 |
9.1-9.5 |
2.5-2.75 |
4.82-4.97 |
1.3 |
1 |
10 |
|
|
M6 |
10.00-10.50 |
3.0-3.3 |
5.79-5.97 |
1.6 |
1.6 |
12 |
|
|
M8 |
13.5-14.00 |
4.1-4.4 |
7.76-7.97 |
2 |
1.6 |
16 |
|
|
M10 |
17.00-17.50 |
5.2-5.5 |
9.76-9.97 |
2.5 |
2 |
20 |
|
|
M12 |
20.00-21.00 |
6.24-6.6 |
11.80-11.84 |
3 |
2.5 |
24 |
|
|
表面处理 |
蓝白锌(96H)、镀锌镍(720H)、黑锌(720H) |
||||||
|
长度 |
螺丝长度为50mm以内，螺栓总长度以及平弹垫大小根据客户组装尺寸需求，可定制非标。 |
||||||
|
等级 |
4.8级、5.6级、8.8级 |
||||||
|
材料 |
碳钢、不锈钢 |
||||||
工艺流程-紧固件
-
来料
-
冷镦
-
搓牙
-
热处理
-
电镀
-
包装
-
出货
加工实力
-
制程管控打头机台上装有电脑监控仪，从制程全方位控制螺钉精密度，公差可控制到0.01mm以内 -
性能测试每一批螺钉都会用扭力机、硬度机等检测设备进行检测，保障螺钉不会出现断裂情况 -
盐雾测试多种电镀颜色，严格按照GB12335标准执行盐雾检测，产品盐雾时间可达1200小时以上
